Достаточно объемный материал предлагаемого стандарта "Муфты соединительные для сжатого воздуха. Муфты с зажимом с внутренней шириной 42 мм и закрепленной гайкой. Муфты с охватывающими и охватываемыми концами и соединительным кольцом. Согласно DIN 3238 от 11.2001 г." состоит из значительной текстовой части, снабженной многочисленными подробными рисунками с указанием ряда размеров.рисунками. Сведения о типоразмерах и связанных с ними размерах сведены в таблицы.

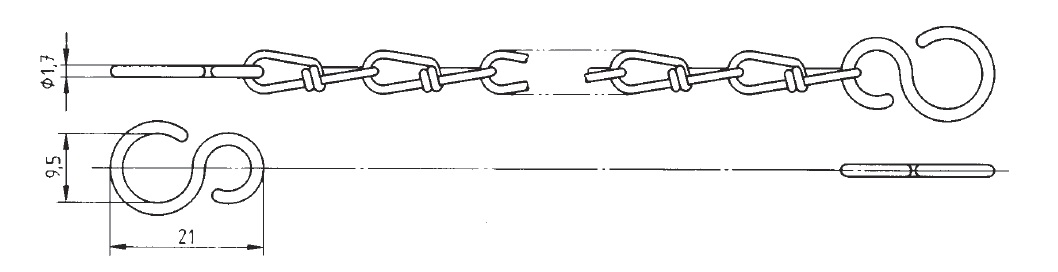

Ниже приведен фрагмент, один из рисунков файла.
|
